浙江電氣有限公司是國內電器行業中科研技改先驅企業之一，公司自創辦以來，一直本著“以質量求生存，以管理求效益，以服務求信譽”的質量方針。公司擁有先進的生產設備和齊全的模具設備。專業生產高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視：箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。今天小編帶你了解安裝成套配電裝置柜體的8個要求是什么：
一、安裝的基本要求
1、安裝垂直度、水平度、允許偏差、基礎截面鋼的位置誤差和不均勻性、基礎截面鋼的頂面均應符合規定?；A(chǔ)截面鋼的接地不得少于兩個位置。
2、安裝在振動場所的配電柜應采取防振措施，如普通橡膠墊、防振彈簧等。
3、配電柜安裝在同一房間內，經常監控的配電柜顏色應協調一致。機柜接地應牢固可靠，確保安全。裝有電器的可開啟門應采用裸銅軟線與接地金屬框架可靠連接。
5、按照編號順序在基礎鋼上安裝箱體，然后進行水平對齊。盤柜安裝的垂直度允許偏差和相互連接偏差應符合要求。
6、當多個計數器排安裝時，應逐個調平和對齊，機柜之間的間隙應調整至約LMM
7、機柜安裝后，各機柜均應與基礎鋼、標準桿數40單獨接地；PE或連接到零連接，確保機柜接地牢固良好。
8、安裝完成后，進行多方面復測，做好機柜安裝記錄，并將所有設備擦拭干凈。
二、高壓開關柜的安裝要求
高壓開關柜的結構包括固定式和移動式（手推車式）。普通可拆卸（手車式）開關柜的安裝要求為：
1、檢查防止電氣誤操作的“五防”裝置是否齊全，動作應靈活可靠；
2、手推車應靈活輕便，無卡阻和碰撞。相同型號的手推車應可互換；
3、手車推入工作位置后，動觸頭頂部與靜觸頭底部的間隙應符合要求；
4、手推車與機柜之間的二次回路連接插件應接觸良好；
5、安全隔離板應靈活打開，并隨手推車的進出而相應動作。
6、手車與機柜之間的接地觸點應緊密接觸。手車推入機柜時，其接地觸頭應先于主觸頭接觸。拔出時，應在主觸點后斷開接地觸點。
三、低壓配電柜安裝要求
低壓配電柜的結構包括固定式、抽屜式和組合式。普通抽屜式配電柜安裝要求：
1、抽屜推拉靈活，無卡阻、碰撞現象。相同規格的抽屜應可互換。
2、抽屜的電氣和機械聯鎖動作應正確可靠。斷路器打開后，隔離觸點可以分離。
3、抽屜與機柜之間連接插件的二次回路接觸良好。
4、抽屜與柜體接觸良好，柜體與框架接地良好配電柜電器安裝。
四、配電柜電器安裝要求
電氣元件質量良好，型號規格符合設計要求，外觀完好，附件齊全、排列整齊、固定牢固、密封良好 每個電器應能夠單獨拆卸和更換，而不影響其他電器和線束的固定; 加熱元件應安裝在散熱良好的地方，兩個加熱元件之間的連接應采用耐熱導體。熔斷器的熔化規格和斷路器的整定值應符合設計要求; 具有相同信號路徑的信號燈、燈板、電鈴和應急電鐘應準確可靠地顯示; 安裝在機柜或其他有接地要求的電器中的設備外殼應可靠接地。
開關連接件應接觸良好，相鄰連接件之間應有足夠的安全距離。切換過程中不得接觸相鄰連接件。對于一端帶電的開關連接件，當連接件斷開時，活動端不應帶電。
五、端子排的安裝要求
端子排應無損壞，固定牢固，絕緣良好。端子有序列號，端子排應易于更換和連接。接線板應與導體截面匹配 如果電路電壓超過1V，端子排應有足夠的絕緣。強電和弱電端子應分開布置; 正極和負極電源之間，以及頻繁充電的正極電源和閉合或跳閘電路之間，應有一個空端子。機柜正面和背面的所有電器和接線板應標明編號、名稱、用途和操作位置。防潮端子應在潮濕環境中使用。
六、二次電路的電氣間隙和爬電距離要求
機柜內兩根導線之間以及導線與裸露不帶電導線之間的電氣間隙和爬電距離應符合要求。
柜頂小母線不同相或不同極的裸露載流部件之間，裸露載流部件與非絕緣金屬體之間的電氣間隙不小于12mm，爬電距離不小于20mm。
七、變壓器相關要求
電流互感器二次線圈必須可靠接地，并有明顯標志；電流互感器的安裝位置便于維護、調試和檢修；變壓器的技術數據應符合設計圖紙的要求。
八、二次回路接線要求
柜內導線無接頭，導線芯線無損傷。電纜芯線和匹配導線的端部應標明其回路號，字跡清晰，不易褪色; 接線應整齊美觀。導線束可以用尼龍螺旋管捆綁，也可以在導線槽中布線; 在插入式端子上，不同截面的兩根導線不得連接到同一個端子。
二次電路的接地應配備專用螺栓; 用于連接門上電器、控制臺板等活動部件的電線應采用多股軟線，敷設長度應有適當余量?；顒?dòng)部件的兩端用夾子固定。
如果您對我們的成套配電裝置柜體感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者關注站點http://www.cnguokon.com/，我們將在以后文章更新更多成套信息。
一、安裝的基本要求
1、安裝垂直度、水平度、允許偏差、基礎截面鋼的位置誤差和不均勻性、基礎截面鋼的頂面均應符合規定?；A(chǔ)截面鋼的接地不得少于兩個位置。
2、安裝在振動場所的配電柜應采取防振措施，如普通橡膠墊、防振彈簧等。
3、配電柜安裝在同一房間內，經常監控的配電柜顏色應協調一致。機柜接地應牢固可靠，確保安全。裝有電器的可開啟門應采用裸銅軟線與接地金屬框架可靠連接。
5、按照編號順序在基礎鋼上安裝箱體，然后進行水平對齊。盤柜安裝的垂直度允許偏差和相互連接偏差應符合要求。
6、當多個計數器排安裝時，應逐個調平和對齊，機柜之間的間隙應調整至約LMM
7、機柜安裝后，各機柜均應與基礎鋼、標準桿數40單獨接地；PE或連接到零連接，確保機柜接地牢固良好。
8、安裝完成后，進行多方面復測，做好機柜安裝記錄，并將所有設備擦拭干凈。
二、高壓開關柜的安裝要求
高壓開關柜的結構包括固定式和移動式（手推車式）。普通可拆卸（手車式）開關柜的安裝要求為：
1、檢查防止電氣誤操作的“五防”裝置是否齊全，動作應靈活可靠；
2、手推車應靈活輕便，無卡阻和碰撞。相同型號的手推車應可互換；
3、手車推入工作位置后，動觸頭頂部與靜觸頭底部的間隙應符合要求；
4、手推車與機柜之間的二次回路連接插件應接觸良好；
5、安全隔離板應靈活打開，并隨手推車的進出而相應動作。
6、手車與機柜之間的接地觸點應緊密接觸。手車推入機柜時，其接地觸頭應先于主觸頭接觸。拔出時，應在主觸點后斷開接地觸點。
三、低壓配電柜安裝要求
低壓配電柜的結構包括固定式、抽屜式和組合式。普通抽屜式配電柜安裝要求：
1、抽屜推拉靈活，無卡阻、碰撞現象。相同規格的抽屜應可互換。
2、抽屜的電氣和機械聯鎖動作應正確可靠。斷路器打開后，隔離觸點可以分離。
3、抽屜與機柜之間連接插件的二次回路接觸良好。
4、抽屜與柜體接觸良好，柜體與框架接地良好配電柜電器安裝。
四、配電柜電器安裝要求
電氣元件質量良好，型號規格符合設計要求，外觀完好，附件齊全、排列整齊、固定牢固、密封良好 每個電器應能夠單獨拆卸和更換，而不影響其他電器和線束的固定; 加熱元件應安裝在散熱良好的地方，兩個加熱元件之間的連接應采用耐熱導體。熔斷器的熔化規格和斷路器的整定值應符合設計要求; 具有相同信號路徑的信號燈、燈板、電鈴和應急電鐘應準確可靠地顯示; 安裝在機柜或其他有接地要求的電器中的設備外殼應可靠接地。
開關連接件應接觸良好，相鄰連接件之間應有足夠的安全距離。切換過程中不得接觸相鄰連接件。對于一端帶電的開關連接件，當連接件斷開時，活動端不應帶電。
五、端子排的安裝要求
端子排應無損壞，固定牢固，絕緣良好。端子有序列號，端子排應易于更換和連接。接線板應與導體截面匹配 如果電路電壓超過1V，端子排應有足夠的絕緣。強電和弱電端子應分開布置; 正極和負極電源之間，以及頻繁充電的正極電源和閉合或跳閘電路之間，應有一個空端子。機柜正面和背面的所有電器和接線板應標明編號、名稱、用途和操作位置。防潮端子應在潮濕環境中使用。
六、二次電路的電氣間隙和爬電距離要求
機柜內兩根導線之間以及導線與裸露不帶電導線之間的電氣間隙和爬電距離應符合要求。
柜頂小母線不同相或不同極的裸露載流部件之間，裸露載流部件與非絕緣金屬體之間的電氣間隙不小于12mm，爬電距離不小于20mm。
七、變壓器相關要求
電流互感器二次線圈必須可靠接地，并有明顯標志；電流互感器的安裝位置便于維護、調試和檢修；變壓器的技術數據應符合設計圖紙的要求。
八、二次回路接線要求
柜內導線無接頭，導線芯線無損傷。電纜芯線和匹配導線的端部應標明其回路號，字跡清晰，不易褪色; 接線應整齊美觀。導線束可以用尼龍螺旋管捆綁，也可以在導線槽中布線; 在插入式端子上，不同截面的兩根導線不得連接到同一個端子。
二次電路的接地應配備專用螺栓; 用于連接門上電器、控制臺板等活動部件的電線應采用多股軟線，敷設長度應有適當余量?；顒?dòng)部件的兩端用夾子固定。
如果您對我們的成套配電裝置柜體感興趣或者想了解更多詳細信息，歡迎點擊我們的在線客服與技術員咨詢，或者關注站點http://www.cnguokon.com/，我們將在以后文章更新更多成套信息。
熱門推薦
相關推薦
升桿式鑄鐵鑲銅圓閘門的概述及特點
升桿式鑄鐵鑲銅圓閘門主要由門框、門體、導軌、楔塊裝置、密封面等部件組成。主要用于城市給水、排水、化工、防洪等切換渠道、截?cái)嗨?。可廣泛應用于自來水廠、污水處理廠、城市雨水泵站、水利防洪等行業。本文由甌泉鑄鐵鑲銅圓閘門廠家為大家介紹升桿式鑄鐵鑲銅圓閘門概述及特點。...
雙室四封條真空包裝機的介紹
食品真空包裝機是真空包裝機應用最廣泛的領域.根據用戶的不同需求,食品真空包裝機有很多種,包括單室真空包裝機和雙室真空包裝機.單室真空包裝機適用于小型企業,而雙室真空包裝機適用于中型企業.小編為大家介紹雙室四密封真空包裝機....
推力調心滾子軸承安裝細節（推力調心軸承圖片）
推力調心滾子軸安裝是否正確，影響著精度、壽命、性能，那么安裝推力調心滾子軸承要注意哪些細節呢？金峰軸承山東總代理小編為大家分享一下推力調心滾子軸承安裝的細節： 一、徑向游隙的測量和調整 1、為保證運轉…...
安全帽的作用?。?/p>
防止沖擊物傷害頭部的防護用品。由帽殼、帽襯、下頰帶和后箍組成。帽殼呈半球形，堅固、光滑并有一定彈性，打擊物的沖擊和穿刺動能主要由帽殼承受。帽殼和 帽襯之間留有一定空間，可緩沖、分散瞬時沖擊力，從而避免或減輕對頭部的直接傷害。沖擊吸性性能、耐穿刺性能、側向剛性、電絕緣性、阻燃性是對安全帽的基 本技術性能的要求。...
下雨天汽車雨刮器不動的原因和處理
下雨天的時候，會遇到汽車雨刮器不動了，或者不工作了，可以從以下幾個方面來處理：1.先參考隨車手冊弄清楚用的是什么型號的雨刮器。2.要注意支桿連接至雨刷搖臂的方式是否正確。因?yàn)橛械闹П凼怯寐萁z固定到搖臂...
糊盒機的調機步驟有哪些？
糊盒機的調機步驟有哪些？具體又分為哪些順序你們知道嗎？現在糊盒機廠家機械來給大家說明一下。...

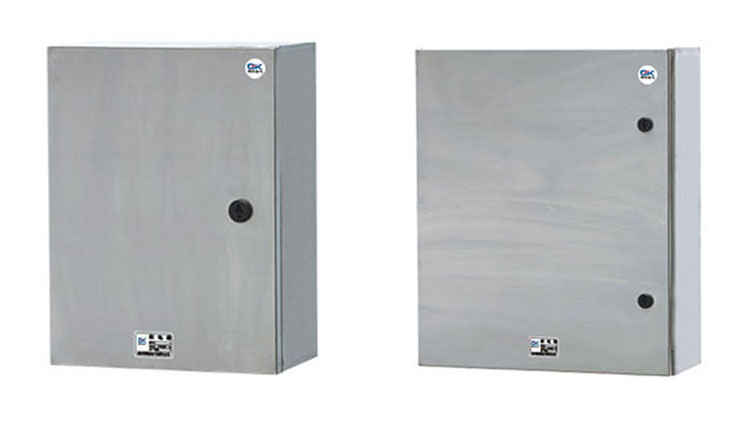

不銹鋼JXF控制箱自我介紹―不銹鋼配電箱廠家分享
